製品の特長と利点
- 測定範囲は 3.0×10⁻⁹～1.0×10⁻²Pa
- ケーブル劣化を検知するための地絡検知機能を搭載
- アナログ出力：1点、セットポイント出力：2点
従来製品・技術との違い

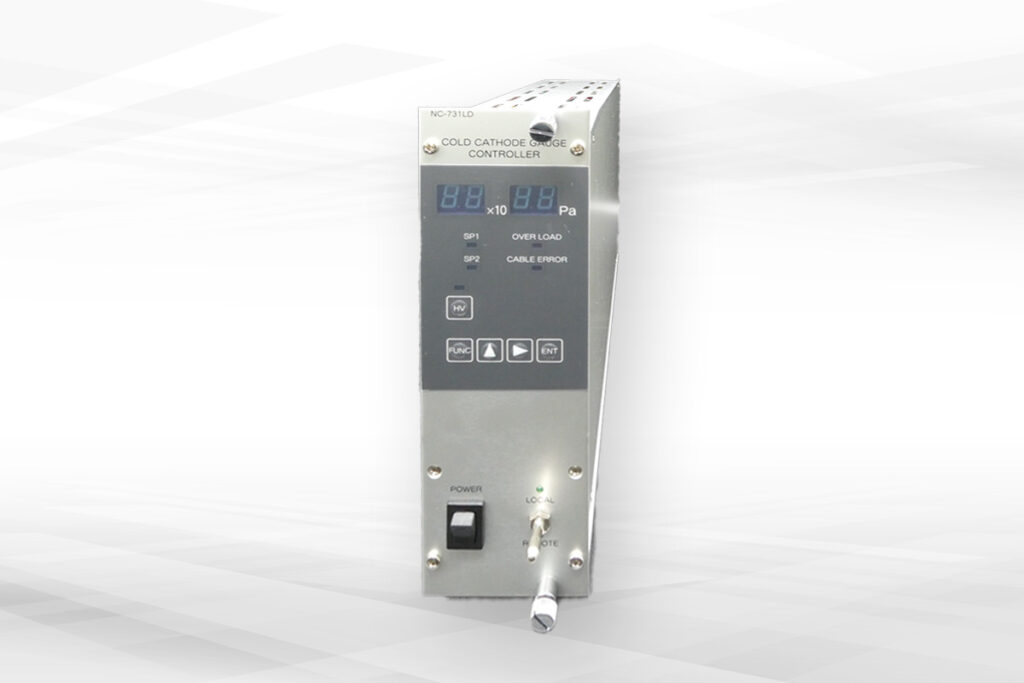

- デジタル表示：旧NC-731（アナログ表示）より、NC-731LD（デジタル表示）で操作性が改善されています。
製品仕様
| 測定範囲 | 5.0×10-8～1.0×10-2 [Pa] |
| 適用センサー | C-11（アルバック社製） |
| 高電圧出力 | DC+3.2[kV] |
| 高電圧出力コネクタ | リヤパネル面 SHVコネクタ(HV OUT) TNCコネクタ(2次シールド、GND) BNCコネクタ(1次シールド、短絡検出) |
| 使用温度範囲 | 0～40℃ 湿度90％以下(結露しない事) |
| 圧力表示 | アナログメーター表示 |
| 電源 | DC±24V、0.24[A](+24V側)、0.11[A](-24V側) |
| 外部I/Oコネクタ | Dサブ15pオス(I/O) Dサブ25pメス(BCD OUT) QLAコネクタ(ANALOG OUT) |
| 外部入力 | HV ON/OFF |
| 外部出力 | BCD出力 A.B×10-C セットポイント出力 (2点) ステータス出力 電源ON/OFF、HV ON/OFF、LOCAL/REMOTE、エラー(OVER LOAD)、エラー(CABLE ERROR) |
| ステータス表示 | POWER、HV、LOCAL/REMOTE、エラー(OVER LOAD)、エラー(CABLE ERROR)、SET POINT 1、SET POINT 2 |
| 重量 | 1.5kg |
| 外形寸法 | 221 (H) ×68 (W) ×248.5 (D) [mm] (NIM-2) |
| 構成 | 本体（コントローラ）1台 |
